Uma obra de concreto bem-sucedida depende de mais do que somente a qualidade do material, ela exige um cuidado meticuloso nos detalhes da execução. A barra de ancoragem surge como um elemento essencial para garantir que as estruturas de concreto sejam moldadas com segurança e exatidão.
Ela é a peça-chave que mantém a integridade e o alinhamento das fôrmas, suportando as pressões intensas do concreto fresco e prevenindo falhas que podem comprometer a qualidade e a segurança de toda a construção.
Neste artigo, a Coplas separou algumas informações essenciais sobre o sistema de barra de ancoragem para você ficar por dentro. Boa leitura!
O que é barra de ancoragem?
A barra de ancoragem é uma haste metálica que atravessa fôrmas paralelas para manter o conjunto rígido durante a concretagem.
Ao suportar os esforços de tração e a pressão do concreto fresco, ela evita deformações, garante o cobrimento correto e assegura o paralelismo entre painéis, pilares e vigas, elevando a qualidade final das estruturas e sua conformidade geométrica.
Qual a diferença entre barra de ancoragem e tirante?
Embora os termos apareçam em contextos semelhantes, barra de ancoragem e tirante possuem funções distintas:
- Barra de ancoragem: é usada principalmente para travamento de fôrmas durante a concretagem, garantindo alinhamento e contenção das pressões do concreto fresco.

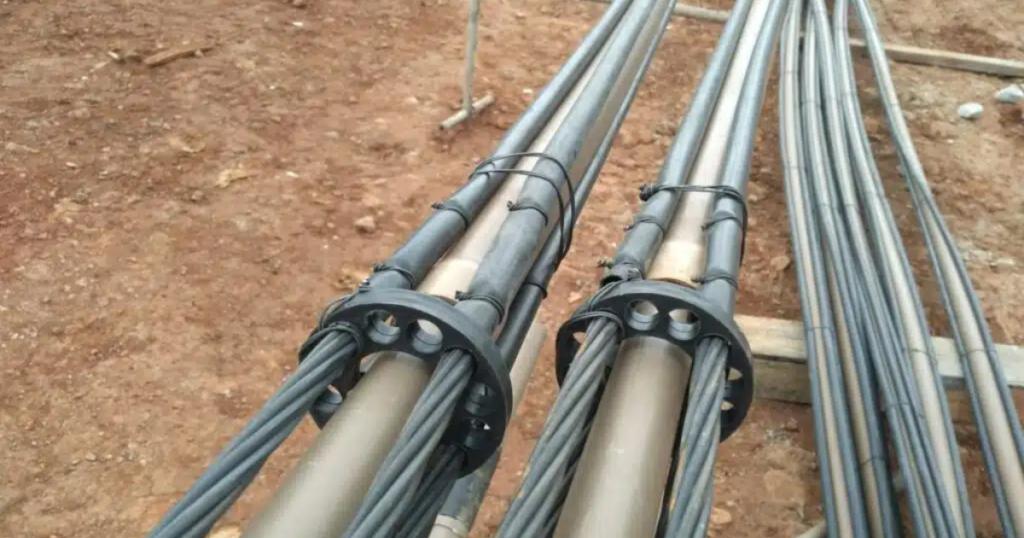

- Tirante: é inserido no solo ou em estruturas de contenção para transmitir cargas permanentes de tração, reforçando taludes, cortinas atirantadas ou blocos de fundação.
Enquanto a barra de ancoragem trabalha temporariamente para estabilizar fôrmas, o tirante atua de forma permanente, como parte estrutural. Essa distinção é fundamental para evitar especificações equivocadas na obra.
Quais as vantagens da barra de ancoragem na obra?
A escolha e a instalação corretas de uma barra de ancoragem podem transformar a produtividade e a qualidade de uma obra. Quando bem utilizada, essa ferramenta oferece um conjunto de benefícios que se traduzem em economia, segurança e eficiência.
Aumento da segurança estrutural
O uso da barra de ancoragem é fundamental para garantir a segurança da equipe e da estrutura. Ela proporciona um travamento eficiente das fôrmas, impedindo que a pressão do concreto fresco cause colapsos.
Ao manter o alinhamento e a rigidez do conjunto, a barra assegura que o concreto seja contido de forma segura, evitando vazamento, deformações e, mais importante, acidentes no canteiro de obras.
Maior precisão dimensional
A barra de ancoragem é fundamental para que o resultado da concretagem atenda às especificações do projeto. Ela assegura que as espessuras das paredes, a verticalidade dos pilares e o paralelismo das vigas se mantenham exatos.
Essa precisão dimensional elimina a necessidade de retrabalho, melhora o acabamento da superfície do concreto e garante que a estrutura final esteja em conformidade com as normas técnicas.
Otimização da produtividade
A velocidade e a facilidade de montagem e desmontagem das barras de ancoragem otimizam o tempo de execução da obra. Esse sistema simples e eficaz permite que as equipes trabalhem de forma mais ágil, acelerando o ciclo de fôrmas e concretagem.
Com menos tempo gasto na preparação e no ajuste, a obra avança em um ritmo mais constante, ajudando a cumprir prazos e a maximizar a eficiência geral do projeto.
Redução de custos
Além de evitar retrabalhos dispendiosos, a barra de ancoragem contribui para a economia da obra de forma direta. Sua durabilidade e o potencial de reuso, quando inspecionadas e limpas corretamente, permitem que o mesmo material seja utilizado em diferentes fases ou projetos.
Isso reduz a necessidade de comprar novos componentes a cada ciclo, gerando uma economia significativa nos custos de insumos e no controle do orçamento da construção.
Como realizar uma boa instalação da barra de ancoragem?
A instalação correta da barra de ancoragem é essencial para garantir estabilidade, alinhamento e segurança durante a concretagem. Um sistema mal montado pode causar deformações nas fôrmas, vazamentos de concreto e até comprometer a estrutura executada. Por isso, além de utilizar os acessórios adequados, é importante seguir boas práticas de montagem, aperto e inspeção ao longo de todo o processo.
Planejamento do travamento
O espaçamento ideal das barras depende da altura da peça, da pressão do concreto e da rigidez da fôrma. Por isso, um planejamento cuidadoso é o primeiro passo para uma instalação segura.
Acessórios corretos
Utilize porcas flangeadas nas extremidades e, entre as fôrmas, Cone + Tubo da Coplas (3/4”) para criar o espaçamento e proteger o painel.
Aperto e alinhamento
Distribua o aperto de forma uniforme, alternando os lados para manter o paralelismo e evitar deformações.
Concretagem
Monitore eventuais deslocamentos e, se necessário, reajuste o aperto.
Desforma e limpeza
Após o concreto atingir a resistência mínima, desmonte, limpe e armazene as barras para reutilização.
Além disso, alguns cuidados fazem toda a diferença no desempenho do sistema. Respeitar o limite de pressão das fôrmas, verificar as condições de porcas, cones e tubos e evitar improvisos com peças incompatíveis são práticas fundamentais para garantir vedação, estabilidade e segurança durante a concretagem.
Como dimensionar corretamente a barra de ancoragem?
O dimensionamento da barra de ancoragem depende diretamente da pressão exercida pelo concreto fresco, da altura da fôrma e da rigidez do sistema de contenção. Quanto maior a altura da peça e o volume concretado, maior será o esforço de tração que a barra precisará suportar.
De forma prática, o espaçamento entre barras deve ser definido considerando:
- Pressão lateral do concreto, que varia conforme slump, velocidade de lançamento e adensamento.
- Altura da fôrma e distância entre painéis, que aumentam proporcionalmente o esforço na barra.
- Capacidade de resistência da barra, normalmente calculada para trabalhar dentro do limite seguro de tração.
- Recomendações do projetista, que ajusta o sistema conforme tipo de estrutura e espessura da parede.
Um dimensionamento adequado evita deformações, deslocamentos e colapsos durante a concretagem, garantindo segurança e qualidade final.

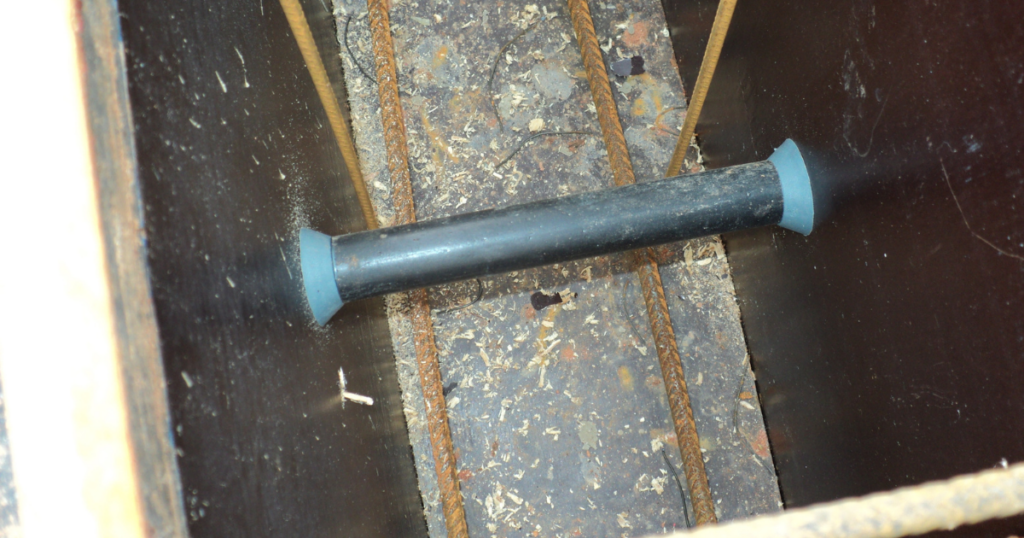

Quando usar barra de ancoragem com Cone + Tubo?
O conjunto Cone + Tubo 3/4” Coplas deve ser usado sempre que: houver necessidade de definir o espaçamento entre as fôrmas, for preciso proteger a barra contra contato direto com o concreto, o projeto exigir acabamento uniforme e repetibilidade dimensional, e for necessária velocidade na desforma e reutilização da barra.
O tubo cria um canal que impede que o concreto envolva a barra, permitindo sua remoção sem esforço após a cura. Já os cones garantem a centralização correta e evitam que as fôrmas se deformem.
Esse sistema reduz desperdícios, preserva painéis e assegura um travamento limpo e preciso.
A barra de ancoragem pode ser reutilizada? Como fazer isso com segurança?
Sim, as barras de ancoragem podem ser reutilizadas diversas vezes, desde que passem por inspeção e manutenção entre os ciclos. Para garantir segurança:
- Verifique se há deformações ou roscas danificadas
- Limpe a barra após a desforma para evitar incrustações que prejudiquem o aperto
- Armazene em local protegido contra corrosão
- Substitua peças com desgaste visível
- Respeite o limite de carga especificado pelo fabricante ou projetista
A reutilização adequada reduz custos e aumenta a eficiência do canteiro, desde que não comprometa a integridade do sistema.
Quais são os erros mais comuns na instalação da barra de ancoragem?
Alguns erros recorrentes podem causar falhas de vedação, deformações ou até acidentes no momento da concretagem. Entre os principais:
- Apertar apenas um lado da barra, provocando desalinhamento
- Ignorar o espaçamento recomendado, resultando em esforço excessivo na fôrma
- Não conferência de prumo antes da concretagem
- Uso de cones, tubos ou porcas inadequadas ou improvisadas
- Deixar resíduos de concreto nas barras, dificultando reutilização futura
- Subestimar a pressão do concreto, principalmente em peças altas
Evitar esses erros é essencial para garantir segurança, acabamento uniforme e ciclos produtivos mais rápidos.
Barra de ancoragem em estruturas com água: o que muda na execução?
Em tanques, piscinas, reservatórios e caixas d’água, a execução exige atenção adicional à estanqueidade. Nesse cenário, recomenda-se o uso do Núcleo Perdido (water stop), que permanece no concreto após a desforma e cria uma barreira interna contra infiltrações. Além disso:
- A combinação correta de Cone + Tubo + Núcleo Perdido deve seguir rigorosamente o projeto.
- As porcas devem ser instaladas com aperto uniforme para evitar deslocamentos.
- Procedimentos de inspeção devem verificar se não há espaços que comprometam a vedação.
Essa configuração garante travamento seguro sem permitir passagem de água pelo furo da barra.
Barra de ancoragem 5/8: por que é a medida mais utilizada no mercado?
A seção 5/8” se tornou padrão no mercado por equilibrar resistência mecânica, facilidade de manuseio e compatibilidade com os acessórios mais utilizados (porca flangeada, presilha J, cones e tubos 3/4”). Outros motivos:
- Excelente desempenho à tração para alturas usuais de concretagem.
- Ampla disponibilidade no setor.
- Facilidade de reposição e reutilização.
- Adequação aos carregamentos mais comuns previstos nos projetos de fôrmas.
Por essas razões, a barra 5/8 é hoje a opção mais versátil e adotada em obras de todos os portes.
Soluções Coplas para barra de ancoragem
Para garantir produtividade com segurança, a Coplas oferece um portfólio completo e compatível. Veja quando usar cada item e como atuam em conjunto no sistema.

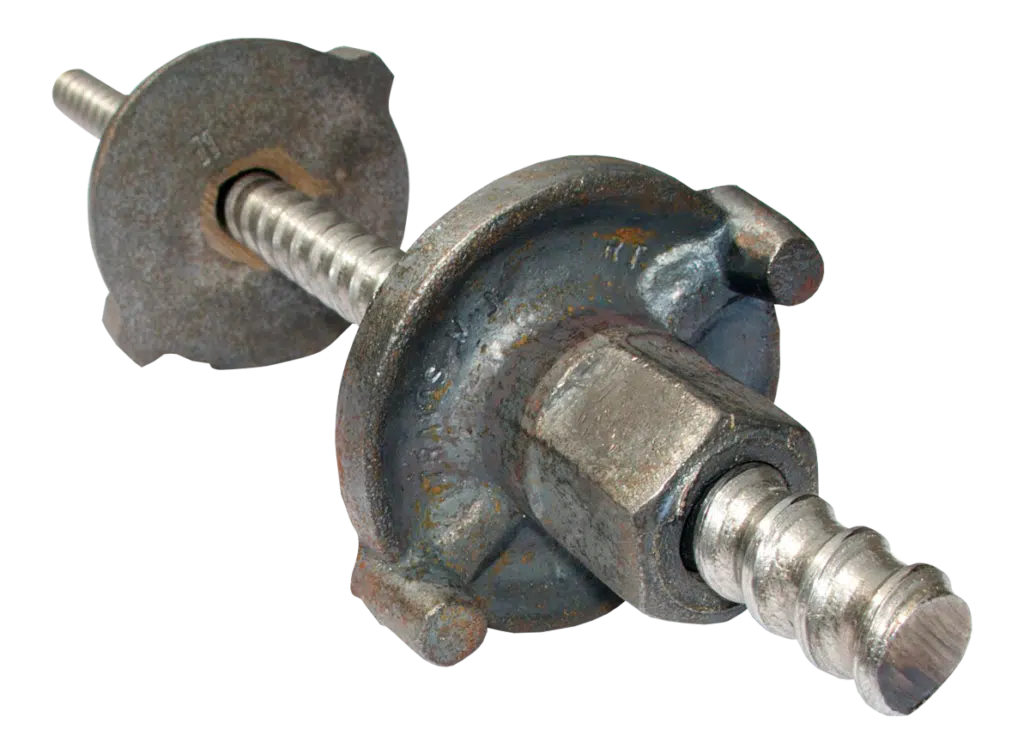

BARRA + PORCA – Sistema de travamento de fôrmas
- Tipo: Sistema de travamento de fôrmas.
- Função: ravar fôrmas paralelas.
- Utilização: nas extremidades da Barra de Ancoragem (5/8”) deve-se aplicar Porca Flangeada para travamento do sistema.
- Informações importantes: suporta a pressão do concreto; para proteger a barra e manter a estabilidade das fôrmas, use Cone + Tubo Coplas (3/4”); disponível em comprimentos de 50 a 300 cm; peças metálicas; podem ser reutilizadas conforme a aplicação, otimizando custos.

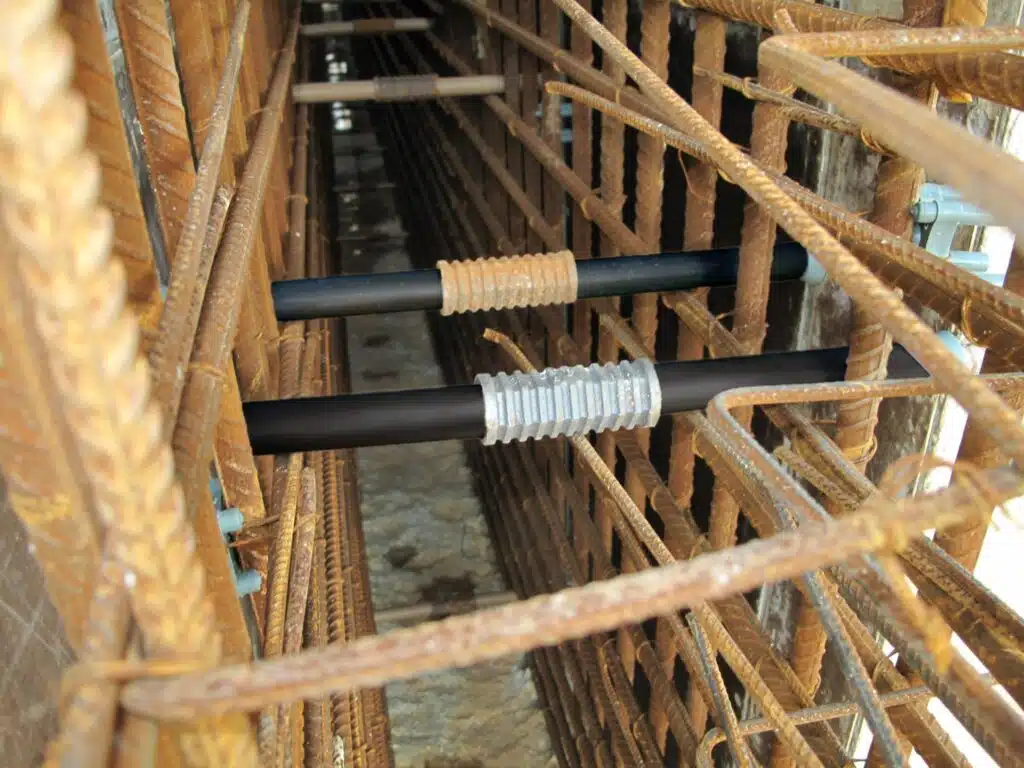

NÚCLEO PERDIDO – Water stop, luva de vedação
- Tipo: acessório auxiliar do sistema de travamento.
- Funções: auxiliar o travamento de fôrmas paralelas e impedir o vazamento de água graças à barreira interna.
- Utilização: reservatórios, tanques e caixas d’água: promove a união das barras; use porca flangeada nas extremidades.
- Informações importantes: após a concretagem, o Núcleo Perdido permanece no concreto; também conhecido como luva fundida, luva trapezoidal ou water stop; peça metálica.
PRESILHA J — Cachorrinho de obra
- Tipo: acessório auxiliar do sistema de travamento.
- Funções: auxiliar o travamento de fôrmas paralelas e abraçar o sarrafo das fôrmas de pilares e vigas.
- Utilização: em cada extremidade da barra deve haver uma Presilha J; as presilhas deslocam-se linearmente na barra; ao pressionar as fôrmas, proporcionam vedação perfeita do sarrafo.
- Diferenciais: conhecida como “Cachorrinho”, dispensa pregos/parafusos na fixação das fôrmas laterais; fácil de aplicar; peça metálica; reutilizável conforme a aplicação.
O que avaliar na especificação do sistema de barra de ancoragem
- Diâmetro da barra: usual 5/8” (verifique projeto e carregamentos).
- Extremidades: aplicar Porca Flangeada para travamento seguro
- Entre fôrmas: usar Cone + Tubo Coplas 3/4” para criar o espaçamento e preservar as faces.
- Estruturas com água (reservatórios/caixas): investir no Núcleo Perdido com as combinações corretas de Cone/Tubo.
- Comprimentos: barras entre 50 e 300 cm.
- Reutilização: planeje ciclos de uso, inspeção visual e substituição de peças danificadas.
- Segurança: adote EPI, aperto gradual e conferência de prumo/alinhamento antes da concretagem.
Por que escolher Coplas na hora de confeccionar sistemas de barra de ancoragem em obra?
A Coplas entrega um ecossistema de acessórios compatíveis, robustos e fáceis de aplicar, que simplificam o travamento, melhoram o acabamento e reduzem custos ao longo do ciclo da obra.
Se o objetivo é ganhar produtividade com segurança, as soluções Coplas para barra de ancoragem formam o conjunto certo para o seu canteiro. Fale com a equipe Coplas e otimize sua concretagem!
