O custo de um espaçador para laje é pequeno quando comparado ao impacto de corrigir uma estrutura depois da concretagem. Quando a armadura sai da posição prevista e o cobrimento não é respeitado, a obra pode enfrentar retrabalho, intervenções corretivas e patologias que elevam o custo ao longo da vida útil da estrutura.
Por isso, o espaçador para laje não deve ser tratado como um item secundário. Ele ajuda a manter a armadura na posição prevista durante a execução e contribui para que o cobrimento especificado em projeto seja respeitado durante a concretagem.
Nem toda laje, porém, pede o mesmo espaçador. Peso da ferragem, posição da armadura e cobrimento necessário mudam de uma estrutura para outra. Por isso, escolher entre CP, CPL, SCP e SCI exige entender a aplicação antes de decidir.
O que é o espaçador para laje e qual sua função na execução
O espaçador para laje é a peça posicionada entre a fôrma e a armadura horizontal. Ele mantém a ferragem suspensa na altura definida em projeto, garantindo o cobrimento nominal exigido pela NBR 6118 para o elemento estrutural.
Sem esse afastamento correto, a armadura pode encostar na fôrma ou ficar próxima demais da superfície do concreto. Isso reduz a camada de proteção contra a entrada de água, cloretos e outros agentes que aceleram a corrosão do aço ao longo da vida útil da estrutura.
A tabela de cobrimento mínimo da NBR 6118 varia de 20 mm a 45 mm para lajes, dependendo da classe de agressividade ambiental do local da obra. Esse intervalo já mostra por que o espaçador para laje precisa ser dimensionado conforme o projeto, e não escolhido por hábito ou disponibilidade em estoque.
Um exemplo comum de canteiro ajuda a entender o problema. Em uma laje sem espaçador adequado, a armadura tende a se apoiar diretamente na fôrma durante a montagem. O resultado aparece meses depois, com manchas de umidade e início de corrosão em pontos onde o cobrimento ficou abaixo do especificado. Corrigir esse tipo de falha depois da concretagem custa muito mais do que aplicar o espaçador correto na etapa de armação.
Critérios que definem a escolha do espaçador para laje certo
Antes de fechar o pedido de espaçador para laje, quatro fatores merecem análise técnica. Ignorar qualquer um deles compromete a execução, mesmo com um espaçador de boa procedência.
Cobrimento exigido em projeto
O cobrimento varia conforme a classe de agressividade ambiental e o tipo de elemento estrutural. Por isso, a altura do espaçador deve ser definida de acordo com o cobrimento indicado no projeto estrutural.
Diâmetro e peso da armadura
O peso e a bitola da armadura também influenciam diretamente a escolha. Telas soldadas leves e armaduras convencionais exigem soluções diferentes de estruturas com bitolas maiores e maior concentração de ferragem.
Posição da ferragem na laje
A posição da armadura, seja positiva, negativa, simples ou em dupla camada, determina o tipo de apoio necessário para manter as barras na altura prevista durante a montagem e a concretagem.
Necessidade de apoio contínuo
Lajes com maior concentração de ferragem ou sobrecarga elevada durante a concretagem exigem espaçadores com maior resistência ao esmagamento. Nesses casos, modelos reforçados podem oferecer maior estabilidade para a armadura.
Na prática, esses quatro fatores raramente aparecem isolados. Uma laje de um edifício residencial, por exemplo, costuma ter cobrimento menor e armadura mais leve, o que direciona a escolha para cadeirinhas convencionais. Já uma laje de fundação (radier) ou de estrutura industrial combina cobrimento maior com bitolas de aço mais robustas, o que já indica a necessidade de um espaçador reforçado.
Avaliar esses critérios em conjunto, e não um de cada vez, evita duas situações comuns na obra: o subdimensionamento do espaçador, que compromete o cobrimento sob carga, e o superdimensionamento, que eleva o custo sem ganho técnico correspondente.
O espaçamento máximo entre barras da armadura principal em laje maciça segue o limite de 2h ou 20 cm, conforme a NBR 6118, sendo h a espessura da laje. Esse dado de projeto também entra na definição da densidade de espaçadores por metro quadrado.
CP e CPL: soluções para armaduras horizontais convencionais
Para lajes com armadura leve a moderada, a Coplas trabalha com duas cadeirinhas de uso consolidado em obra: CP e CPL.

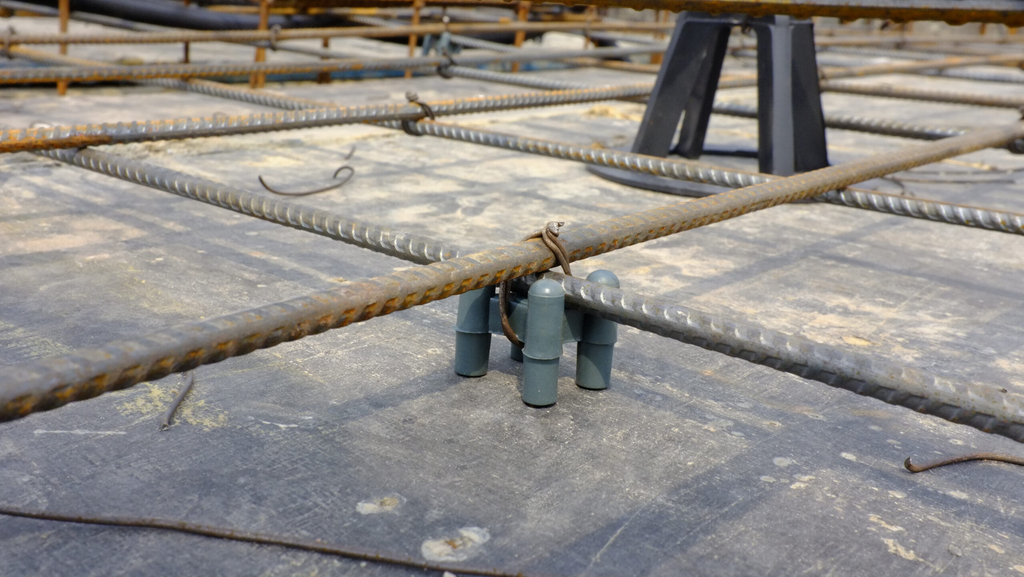

Espaçador CP
O CP é um espaçador tipo cadeirinha para armaduras horizontais. A aplicação cobre lajes, fundos de vigas e elementos pré-moldados com carga distribuída convencional.
A geometria em cadeirinha apoia a barra de aço e mantém o afastamento da fôrma durante toda a etapa de montagem e concretagem. Isso ajuda a manter a armadura na posição prevista, respeitando o cobrimento definido em projeto.

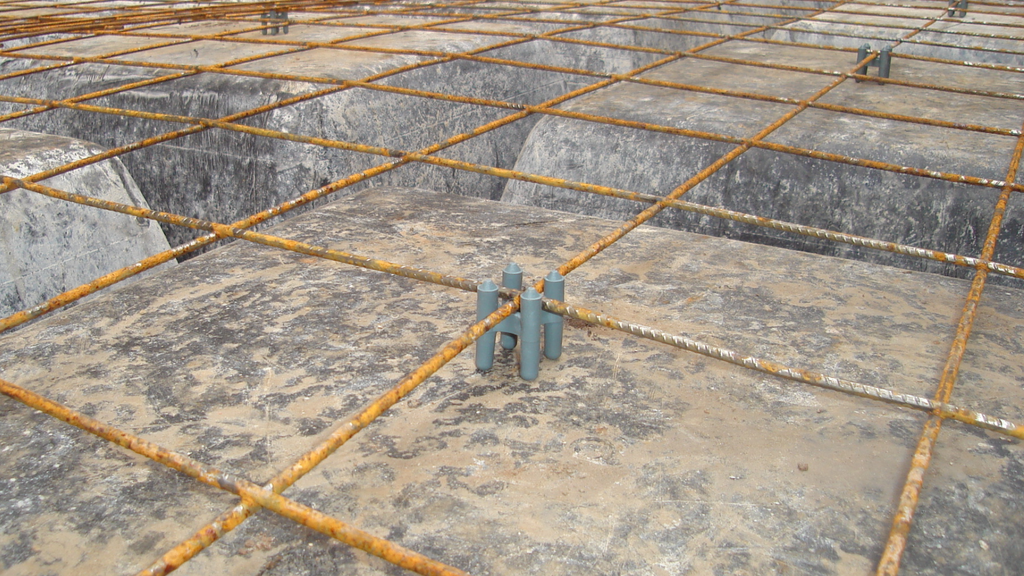

Espaçador CPL
O CPL segue a mesma lógica do CP, mas com pernas mais longas. Essa característica atende situações em que o cobrimento especificado exige maior altura de apoio.
Outro ponto do CPL é o cobrimento 2 em 1: a mesma peça atende duas alturas de cobrimento, o que reduz a necessidade de estoque de múltiplos modelos para cada projeto. Na prática, isso simplifica a logística de canteiro sem alterar o critério técnico de escolha.
SCP e SCI: espaçadores reforçados para armaduras pesadas
Quando a armadura da laje envolve bitolas maiores ou dupla camada de ferragem, o espaçador para laje precisa de mais resistência ao esmagamento. É aqui que entram o SCP e o SCI.

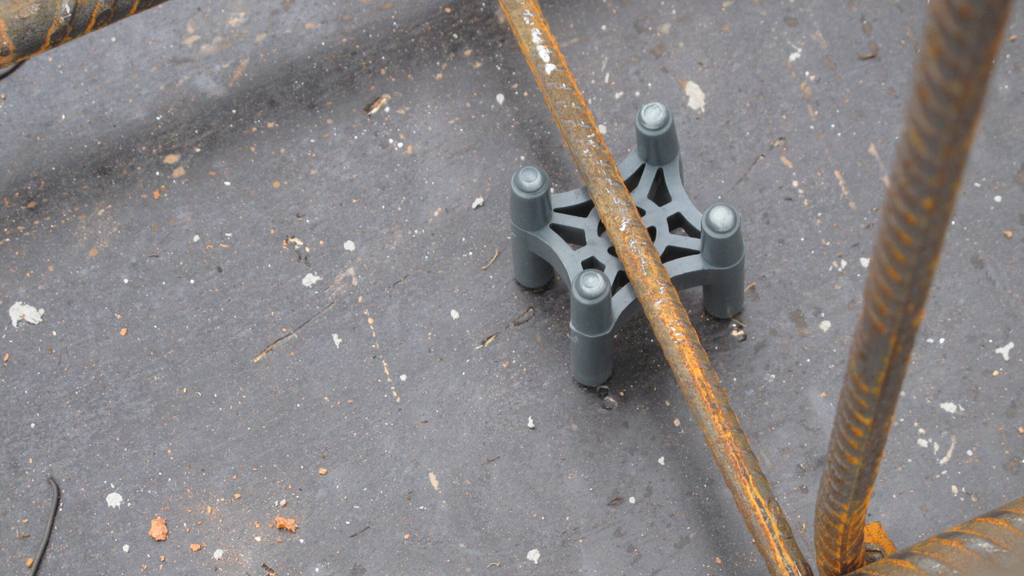

Espaçador SCP
O SCP é uma cadeirinha reforçada, indicada para armaduras horizontais pesadas. A aplicação cobre lajes, fundos de vigas, fundações e pré-moldados que recebem maior carga de ferragem antes e durante a concretagem.
A estrutura reforçada do SCP reduz o risco de esmagamento da peça sob o peso da armadura, o que ajuda a preservar a altura de cobrimento definida em projeto mesmo em situações de maior sobrecarga.

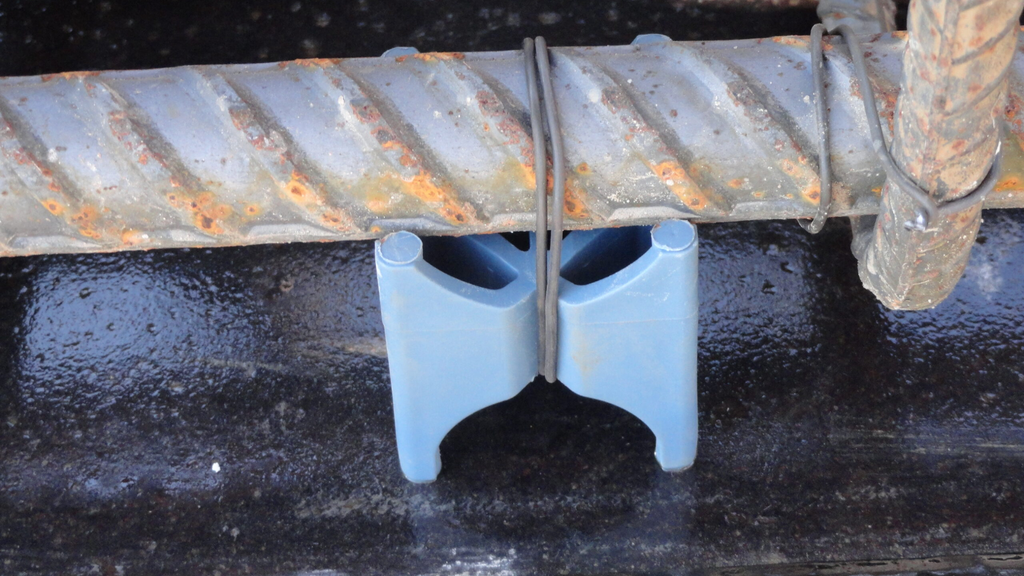

Espaçador SCI
O SCI também é um espaçador reforçado, voltado para armaduras de maior carga em lajes e outras estruturas horizontais. A diferença em relação ao SCP está na geometria e na forma de apoio, o que faz o SCI ser mais indicado conforme o desenho específico da ferragem em cada projeto.
Na dúvida entre SCP e SCI, a equipe técnica da Coplas pode orientar qual modelo se ajusta melhor ao detalhamento estrutural do projeto.
O que acontece com a armadura da laje durante a concretagem
Posicionar a armadura corretamente antes da concretagem não garante que ela permanecerá no lugar. Durante o lançamento do concreto, a ferragem sofre empuxo, vibração do adensamento e o peso do próprio concreto fresco.
Sem um sistema de apoio adequado, a armadura pode se deslocar para baixo, encostar na fôrma ou sair da posição lateral prevista. O resultado é cobrimento irregular, com trechos abaixo do mínimo normativo e outros acima do especificado.
Estudo sobre cobrimento de armaduras em estruturas de concreto armado reforça que as dimensões da armadura e dos espaçadores devem respeitar o cobrimento nominal estabelecido em projeto ao longo de toda a execução, não apenas no momento da montagem da ferragem.
Por isso, o espaçador para laje precisa manter a resistência mecânica durante toda a concretagem, e não apenas sustentar a armadura antes do lançamento do concreto.
Como aplicar o espaçador para laje corretamente na obra
Escolher o modelo certo é o primeiro passo. A aplicação em campo também segue critérios técnicos que evitam falhas de cobrimento.
- Distribua os espaçadores de forma uniforme ao longo de toda a área da laje, e não apenas nas bordas ou pontos de fácil acesso.
- Respeite a densidade mínima recomendada por metro quadrado, ajustando conforme o peso da armadura e o tipo de espaçador utilizado.
- Confira a altura do espaçador antes da concretagem, comparando com o cobrimento indicado no projeto estrutural.
- Combine o espaçador com amarração adequada da ferragem, já que o apoio isolado não substitui a fixação da armadura.
Seguir esse conjunto de práticas, aliado à escolha correta entre CP, CPL, SCP ou SCI, ajuda a manter a armadura na posição prevista e a respeitar o cobrimento definido em projeto durante toda a execução da laje.
Encontre o espaçador para laje ideal para cada aplicação
Escolher o espaçador para laje adequado é fundamental para manter a armadura na posição prevista no projeto e garantir o cobrimento especificado. Para atender às diferentes condições encontradas nas obras, a Coplas oferece uma linha completa de espaçadores para armaduras horizontais, com os modelos CP, CPL, SCP e SCI, indicados para diferentes níveis de carga, alturas de cobrimento e aplicações.
Com experiência desde 1991 no desenvolvimento de soluções para a construção civil, a Coplas combina inovação, qualidade e conhecimento técnico para desenvolver produtos que facilitam a aplicação no canteiro e contribuem para o desempenho e a segurança das estruturas. Suas soluções atendem obras imobiliárias, industriais e de infraestrutura, incluindo aplicações em lajes, fundos de vigas, fundações e elementos pré-moldados.
Na hora de especificar o espaçador para sua obra, conte com a experiência da Coplas para encontrar a solução mais adequada ao seu projeto. Conheça os modelos CP, CPL, SCP e SCI e escolha o espaçador ideal para cada aplicação.
